Iluminação de aquário com led's

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Em curso Iluminação de aquário com led's

Mensagem por faller em Sab Jun 04, 2011 2:20 pm

Acostumado com a solução de problemas usando da eletrônica e com formação nessa área, resolvi desenvolver uma solução de iluminação para aquário que resolvesse alguns dos principais problemas inerentes, ou constatados por mim que tenho um aquário de água doce, 200 litros ou relatados pela minha filha/meu genro, que estão montando um novo aquário para eles, água doce, de 400 litros...

Segundo eles as principais questões a trabalhar deveriam ser:

1) O uso de material elétrico na tampa de um aquário compromete esse material, ao longo do tempo, pela corrosão apresentada pelo ambiente de alta umidade;
2) Se possível a eliminação do calor gerado pelas lâmpadas seria um efeito desejável;
3) Se possível regular a intensidade dessa iluminação, tanto melhor seria;
4) Visando tornar a tampa do aquário menos volumosa, tentar embutir ou solucionar de algum modo a questão.

De posse das características e com foco nas mesmas me botei a pensar em um modo simples, barato, de fazer algo para mudar, ou melhor atender esse cenário proposto..

Solução pensada:

Iluminamento com led's
Regulagem eletrônica do brilho dos mesmos
Montagem mecânica desses led's, de modo que ficassem impermeáveis, a prova d'água.

Como problema adicional, de minha parte esse dai, minha escassez de tempo para fazer alguma montagem era muito grande. Tinha de adotar algumas soluções prontas ou adaptáveis a solução que me propuz..

Para resolver o problema me municiei de alguns dispositivos já prontos, como quatro tiras de led, já prontas e com resistor limitador de corrente, e melhor de tudo, a prova d'água.

Ai estão as tiras que usei:

As brancas, usei duas delas: http://www.dealextreme.com/p/waterproof-1-meter-30-led-4-5w-light-strip-white-dc-12v-16211

As azuis, usei duas delas: http://www.dealextreme.com/p/waterproof-1-meter-30-led-4-5w-light-strip-blue-dc-12v-16210

Para alimentar as tiras de led teria de ter uma fonte de 12 Volts com capacidade de suprir cerca de 1,2 Amperes no total.. Catando nas gavetas encontrei uma fonte de um antigo e não mais existente, scanner da HP, que tive cerca de uns 10 anos atrás, no tempo em que scanner era um dispositivo e impressora era outro. Hoje a coisa vem junto... A fonte do scanner fornecia cerca de 15 a 16 Volts e tinha capacidade de oferecer 1,2 Amperes. Para usar a mesma só acrescentei um regulador de tensão chamado LM7812, de três pinos, que fornece 12 Volts na saída, por até 1,5 Amperes, e custa menos de R$ 1,00. Tinha uns três deles na gaveta...

Faltava um modo de regular o brilho dos led's.. Adotei por absoluta falta de tempo de fazer um, um desses reguladores de velocidade para ventilador de gabinete, que se usa em PC's. Tinha um deles em casa sobrando, com um dos 3 canais com seu transistor queimado. Mãos a obra e coloquei nele um transistor também daqueles que encontrei na gaveta.. Gaveta salvadora essa dai...

O cara é esse daqui: http://www.dealextreme.com/p/3-fan-cooling-fan-variable-speed-controller-for-pc-13987

Faltava agora uma caixa para que tudo isso lá dentro coubesse.. Uma caixa Patola, de plástico, daquelas que se encontra em lojas de componentes eletrônicos..
Essa dai: http://www.soldafria.com.br/caixa-patola-pb-112-52x85x123-p-491.html
Tinha a mesma em casa, havia sido comprada há muito tempo, para fazer uma fonte que jamais saiu do papel...

O resultado, na tampa do aquário não tenho ainda, há que fazer num fim de semana desses dai. Mas tenho o resultado em algumas fotos, para que vejam..

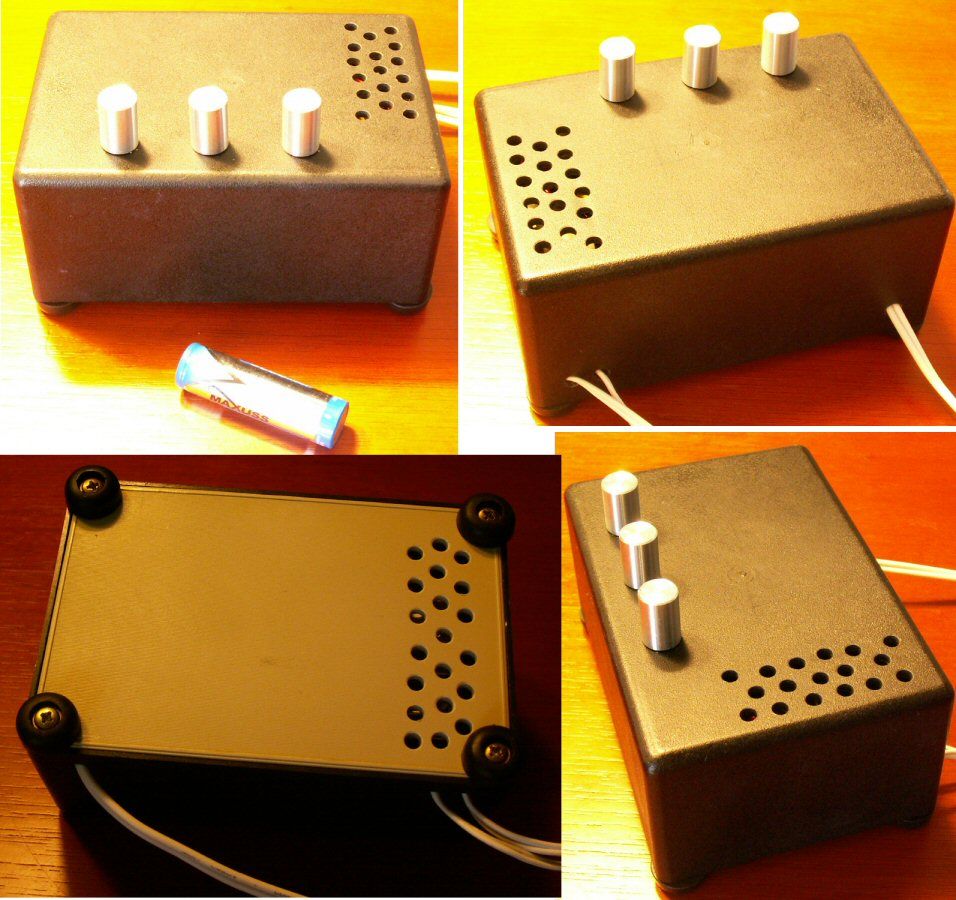

Ai a caixa, com alguns furos de ventilação pois o dissipador do LM7812 aquece um pouco:



A caixa vista por dentro, aonde dá para ver que tive de serrar o dissipador do controlador, para que coubesse o novo transistor (pouco maior) do canal que havia queimado. Dá para ver o transformador, a plaqueta com os diodos retificadores e os filtros, originais da fonte do scanner e o dissipador enjambrado do LM7812, feito com três dissipadores pequenos, também da gaveta mágica...



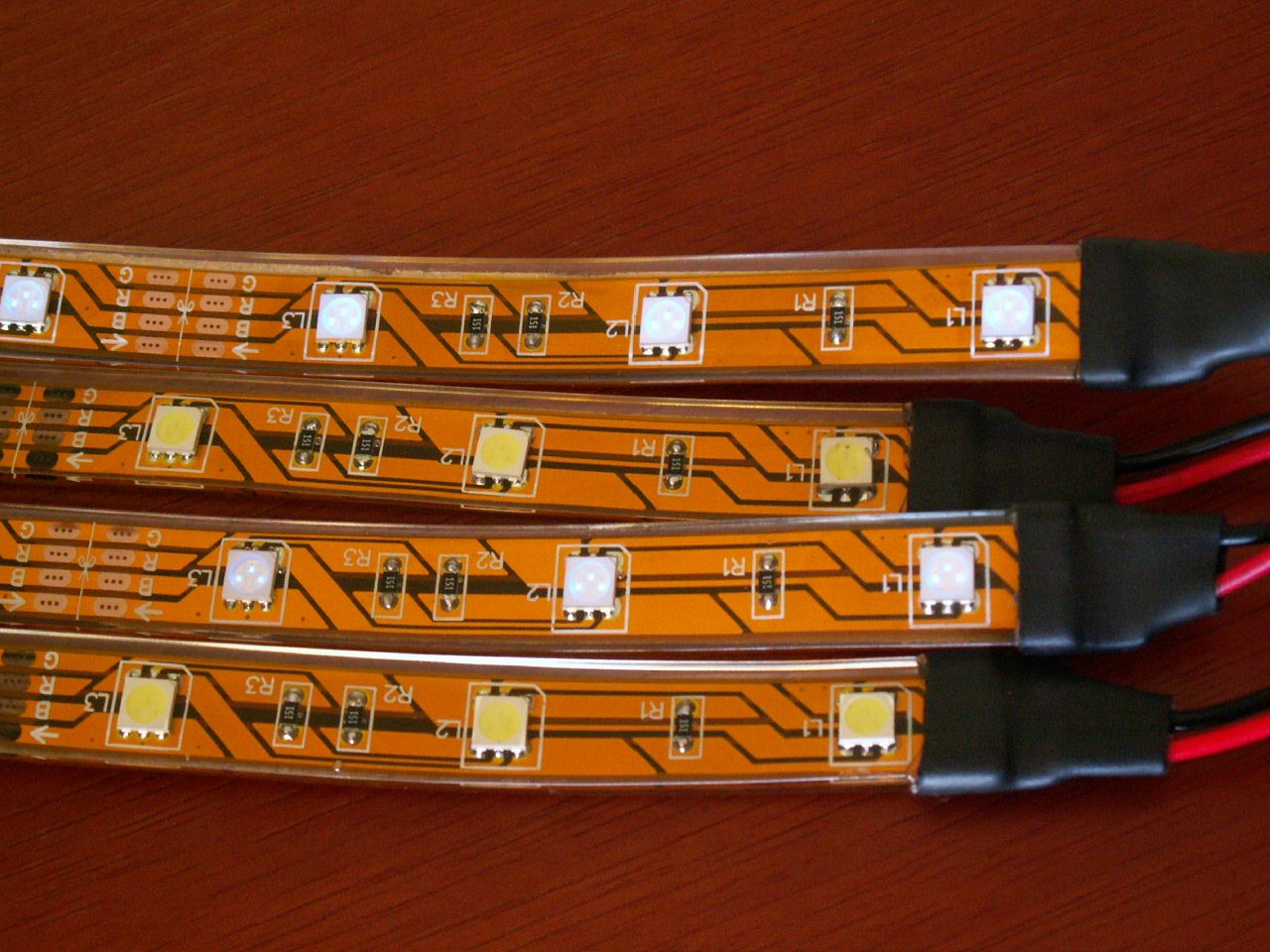

As tiras de led's, mostrando as duas de cor azul com os led's regulados para i início do brilho dos mesmos, aonde dá para ver perfeitamente os três led's azúis dentro de cada CI led..

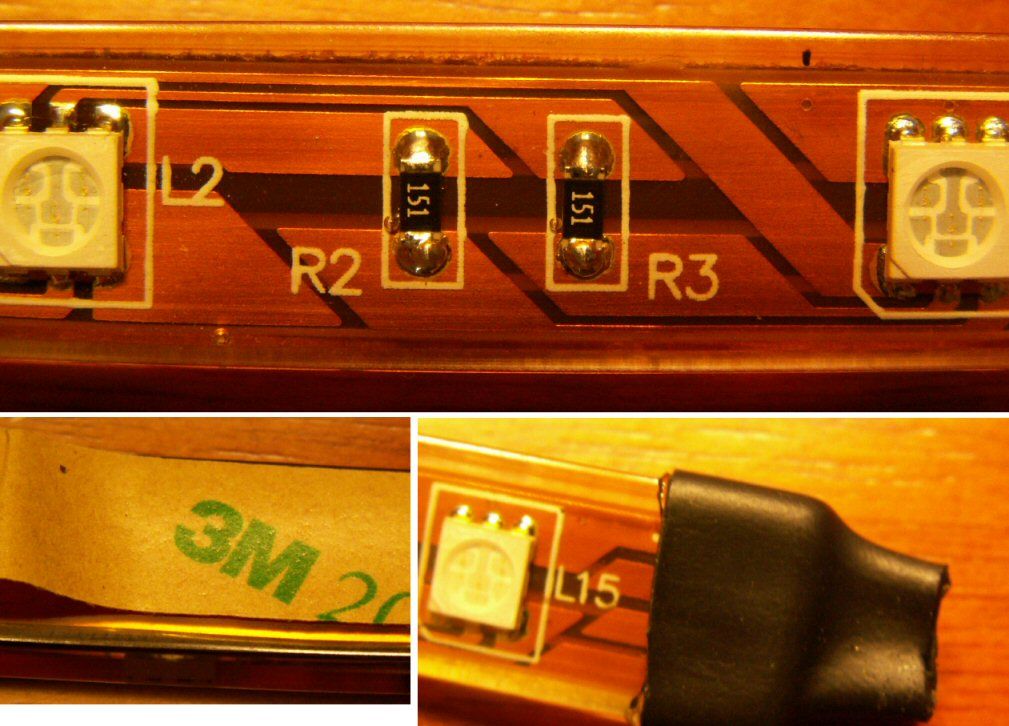

Detalhe de uma tira de led, mostrando os CI's de 3 led's e os resistores série de 150 ohms, a fita dupla face na traseira das tiras e o cuidado com a vedação do conjunto...

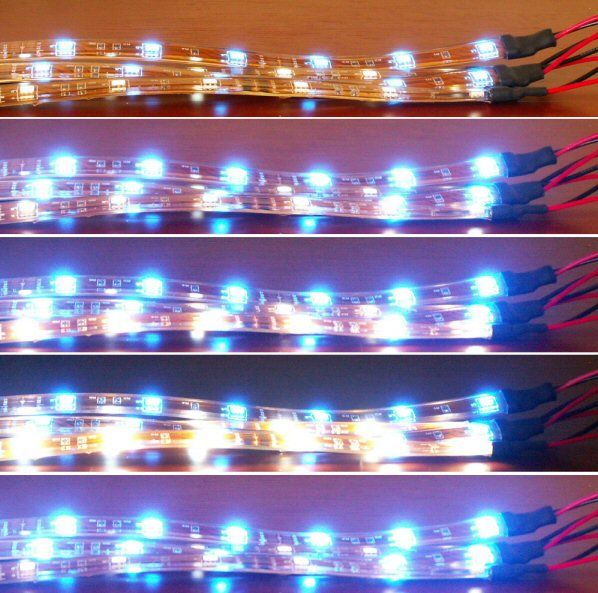

Um detalhe mostrando alguns diferentes ajustes de iluminamento das tiras de led's, se bem que isso mostrado em foto fica muito difícil de se ver, pois a própria câmera fotográfica compensa a diferença do iluminamento. Mas com o sistema dá para ajustar o brilho desde zero, com todo os led's apagados até o máximo brilho dos 360 Led's que as 4 tiras possuem..



Como não tenho a mínima idéia de quanto de iluminamento se faz necessário e que cor se deve usar nesse iluminamento, deixei esse assunto para a filha e o genro, quer por entenderem de aquário mais do que eu, quer pelo método da tentativa e erro, afinal se pode com o conjunto, ajustar desde o zero até o máximo , de uma iluminação fria e de cores combinadas entre o branco e o azul, com qualquer intensidade de qualquer uma delas. Dos três controles dispuz de tal modo que um dos botões de ajuste regula ambas as tiras azuis ao mesmo tempo e cada um dos restantes dois ajustam uma tira de cor branca..

Não sei e pergunto aos entendidos, se existe algum estudo a respeito do iluminamento de aquário com led's, os prós e os contras..
Do ponto de vista do custo, ele fica estimado em mais ou menos uns R$ 120,00 mais a fonte do scanner que eu não tive de comprar. Se tivesse que fazer uma igual, comprando tudo, sairia uns R$ 35,00 só a fonte.. Veja uma ai que serviria sem nenhum problema até para alimentar umas 6 tiras de led... http://loja.nodaji.com.br/produto.aspx?ProCodigo=327

Do ponto de vista de consumo, como led consome muito pouco, com todas as 4 tiras ligadas a pleno, todos os 360 led's acesos, a demanda chega perto de 25 Watts, medidos com um Kill-a-Watt, na tomada elétrica que alimenta tudo...O iluminamento é muito bom, não conseguiria dizer a quantos lumens corresponde por não tê-lo instalado ainda na tampa do aquário e por não dispor de nenhum instrumento para medir isso dai..

Resta ver o que o tempo haverá de mostrar, se o material plástico (parece ser uma espécie de plástico siliconado transparente) que reveste os led's não vai enrijecer e/ou não vai se tornar fosco reduzindo o iluminamento... Só o tempo..

Logo logo estarei fazendo uma nova tampa para meu aquário, já sem as luminárias atuais e com as tiras de led e ai posto a visão das mesmas, já instaladas..

Abraço...


Última edição por faller em Sab Dez 03, 2011 11:25 am, editado 1 vez(es)

faller
Novo no fórum
Novo no fórum


Brasil
Mensagens: 4
Pontos: 6
Reputação: 0
Data de inscrição: 04/06/2011
Idade: 60

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por Beto Lemos em Sab Jun 04, 2011 2:25 pm

Muito legal esta iluminaçao ,ja havia visto seu post em outro forum qual a temperatura de cor destes leds.

Beto Lemos
Destaque AQP
Destaque AQP

Pontuação Elevada + Ganhador do Concurso de Fotografia
Brasil
Mensagens: 4836
Pontos: 5007
Reputação: 190
Data de inscrição: 17/10/2010
Idade: 39

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por faller em Sab Jun 04, 2011 2:37 pm

Beto Lemos escreveu:...qual a temperatura de cor destes leds.
Não tenho esses dados, mas diria, assim no puro chute, que os led's brancos por comparação devem ter, como temperatura da cor, algo perto de 6.000 graus

faller
Novo no fórum
Novo no fórum


Brasil
Mensagens: 4
Pontos: 6
Reputação: 0
Data de inscrição: 04/06/2011
Idade: 60

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por duckling em Sab Jun 04, 2011 8:10 pm

Buenas:

Esse assunto muito me interessa...
Só não iniciei uma iluminação com led's, por alguns motivos:
1: os superflux ainda estão muito caros aqui (no Brasil);
2: sempre vou adiando o assunto;
3: porque existe muita desencontro de informações quanto à led's para plantados;
4: porque não entendo nada disso, mesmo... hehe

Mas, uma dica: pode-se usar carregador de celular como fonte de alimentação para os led's (comuns), basta um resistor para 4V, ao invés dos 12V... não sei como é o consumo dos super-led's.



Tô de olho nesse tópico! valeu

duckling
Iniciante
Iniciante


Brasil
Mensagens: 122
Pontos: 133
Reputação: 3
Data de inscrição: 11/05/2011
Idade: 40

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por Beto Lemos em Sab Jun 04, 2011 9:37 pm

Aqui proximo de casa vi para vender uma fita de 10 ou 15 metros por 150 reais,sao muito fortes e conforme gira o botao aumenta ou diminui a intensidade de iluminaçao e mudam de cor .

Beto Lemos
Destaque AQP
Destaque AQP

Pontuação Elevada + Ganhador do Concurso de Fotografia
Brasil
Mensagens: 4836
Pontos: 5007
Reputação: 190
Data de inscrição: 17/10/2010
Idade: 39

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por faller em Sab Jun 04, 2011 9:40 pm

duckling escreveu:
1: os superflux ainda estão muito caros aqui (no Brasil);

Mas, uma dica: pode-se usar carregador de celular como fonte de alimentação para os led's (comuns), basta um resistor para 4V, ao invés dos 12V... não sei como é o consumo dos super-led's.
Algumas considerações:
O uso dessas fitas, de 1 metro de comprimento, com 30 chips de 3 led`s cada uma, podendo ser cortadas em múltiplos de 3 chip`s, com um total de 90 led`s por fita e custando algo em torno de R$ 24,00 posto em casa, já não me parece assim tão caro como solução, levando em conta a não necessidade de soquetes, de fixação direta na tampa, hermeticamente protegidas por envoltório siliconado flexível total a prova d`água. Vantagem da fita é de que o arranjo de led`s, bem como seus resistores e a montagem mecânica em si já estão todos resolvidos. Tudo com uma fita dupla face, aderente a tampa do aquário. Prevenivamente, em função de uma provável não fixação adequada com a fita dupla face, estarei colocando, a cada 20 cm de fita, sobreposto a mesma uma pequena tira de nylon, com duas tachinhas de aço, cortadas daquelas abraçadeiras de nylon da Hellermann. Assim meio como "tramela"...

Quanto a poder usar carregador de celular para ligar led, somente casando o resistor, é um fato, desde que seja um a um os led's. Um resistor para cada led. No caso dessa fita dai intermanente a mesma já tem um array de 3 led`s (um de cada CI) e um resistor de 150 ohms. Desse modo a alimentação fica escravizada em 12 Volts nominais e/ou com a variação que coloquei, de 6 a 12 Volts, através do regulador de tensão para fans, um meio também baratao de ajustar a luminosiddade, pois pronto custou menos de R$ 11,00 e pode controlar até 3 fitas, ou seja, 270 led`s.
Para uso com essas fitas a tensão tem de ser 12 Volts...

Veja ai, para referência, como é a topologia de cada elemento dessa fita (a fita tem 10 elementos todos unidos e hermeticamente blindados por cobertura siliconada):

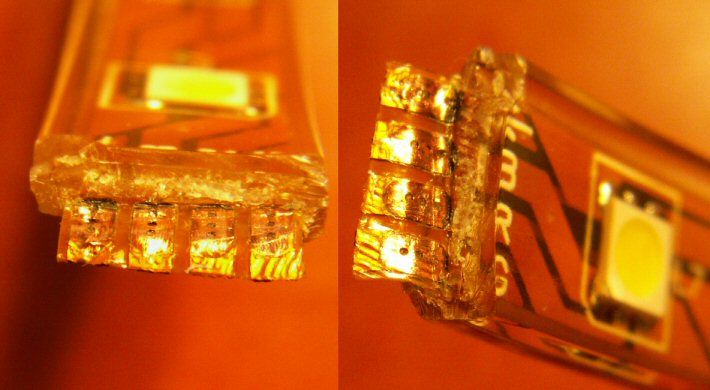

Veja ai detalhe da fita mostrando os locais para corte se necessário for:


Quando a fita é cortada, para acesso as trihas tem de descascar o invólucro flexível siliconado, o que é feito de modo fácil, com um canivete. É claro que esse detalhe ai deve após ter soldado um fio na trilha de cobre, ser novamente vedado:


Quanto a resultante da iluminação, tanto para os peixes quanto para as plantas, justo por desconhecer é que fiz essa iluminação com duas cores. duas fitas com led's da cor branca e uma ou duas fitas da cor azul, todas com ajuste individual de brilho ou iluminamento, justo para buscar mesmo que seja no método da tentativa e erro, a melhor adequação..

Tão logo teha algum detalhe a mais para colocar o farei..

Abraço

faller
Novo no fórum
Novo no fórum


Brasil
Mensagens: 4
Pontos: 6
Reputação: 0
Data de inscrição: 04/06/2011
Idade: 60

Voltar ao Topo Ir em baixo

Em curso Re: Iluminação de aquário com led's

Mensagem por duckling em Dom Jun 05, 2011 1:47 pm

Realmente... a estes valores, é um brinquedo bastante interessante...

Eu, sinceramente, havia procurado (e-bay, etc) apenas os superled's individualmente... não havia me atinado em olhar estas fitas (usadas, lá fora, pra tunning de automóveis).

Até comprei umas lâmpadas (soquete e27) de led (luz fria, 3 e 4W), só pra ver no que vai dar... quando chegarem, testarei.

Quanto aos resistores, é exatamente o que o faller disse: instalando em cada led individualmente, pode-se alimentá-los com a voltagem que for mais fácil (no caso, carregadores de celular - output na faixa de 4V- temos às duzias em nossas gavetas...hehehe).

Já tô aprendendo um monte! valeu

duckling
Iniciante
Iniciante


Brasil
Mensagens: 122
Pontos: 133
Reputação: 3
Data de inscrição: 11/05/2011
Idade: 40

Voltar ao Topo Ir em baixo
